개요
P-LGS란 Prefab Light Gauge Steel의 약자로 공장에서 길이재단, 딤플가공, 스웨이지 가공 등을 통해 미리 제작된 경량 철골 프로파일을 뜻함. PLGS 면식 모듈러 벽체 시스템은 CNC장비로 가공된 STUD(90X42X1T C형 프로파일)를 러너 없이 스터드끼리 패스트너로 접합하여 공장에서 조립되어 만들어지는 벽체를 말한다.
이 공법은 딤플과 스웨이지 방식으로 가공된 스터드가 셀프 탭핑 스크류로 서로 고정되어 현장용접이 없이 내부 벽체, 외벽 마감재 고정용 하지틀, 지붕 등으로 사용이 가능한 Panelized Modular System이다.
일반적 상세부분

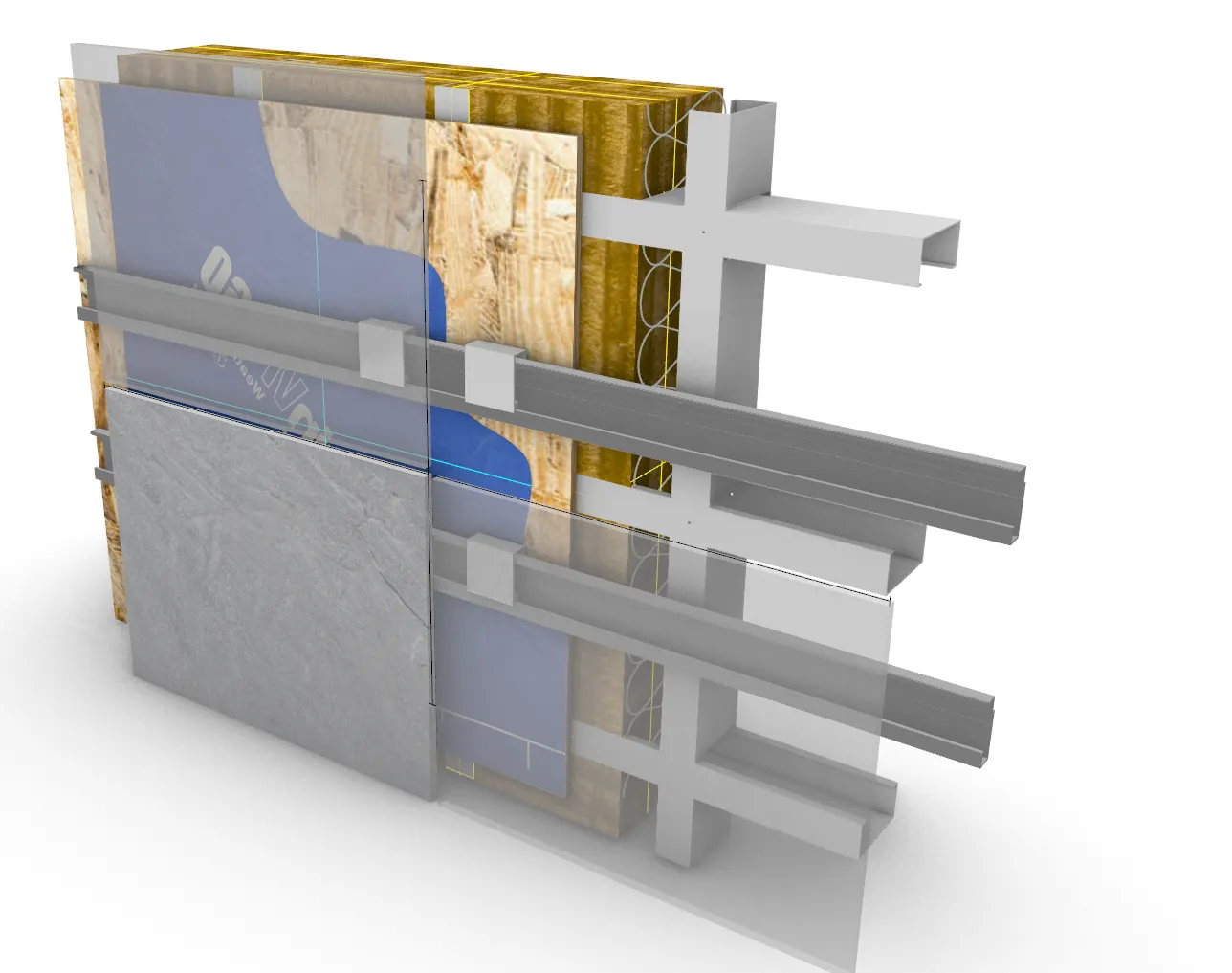

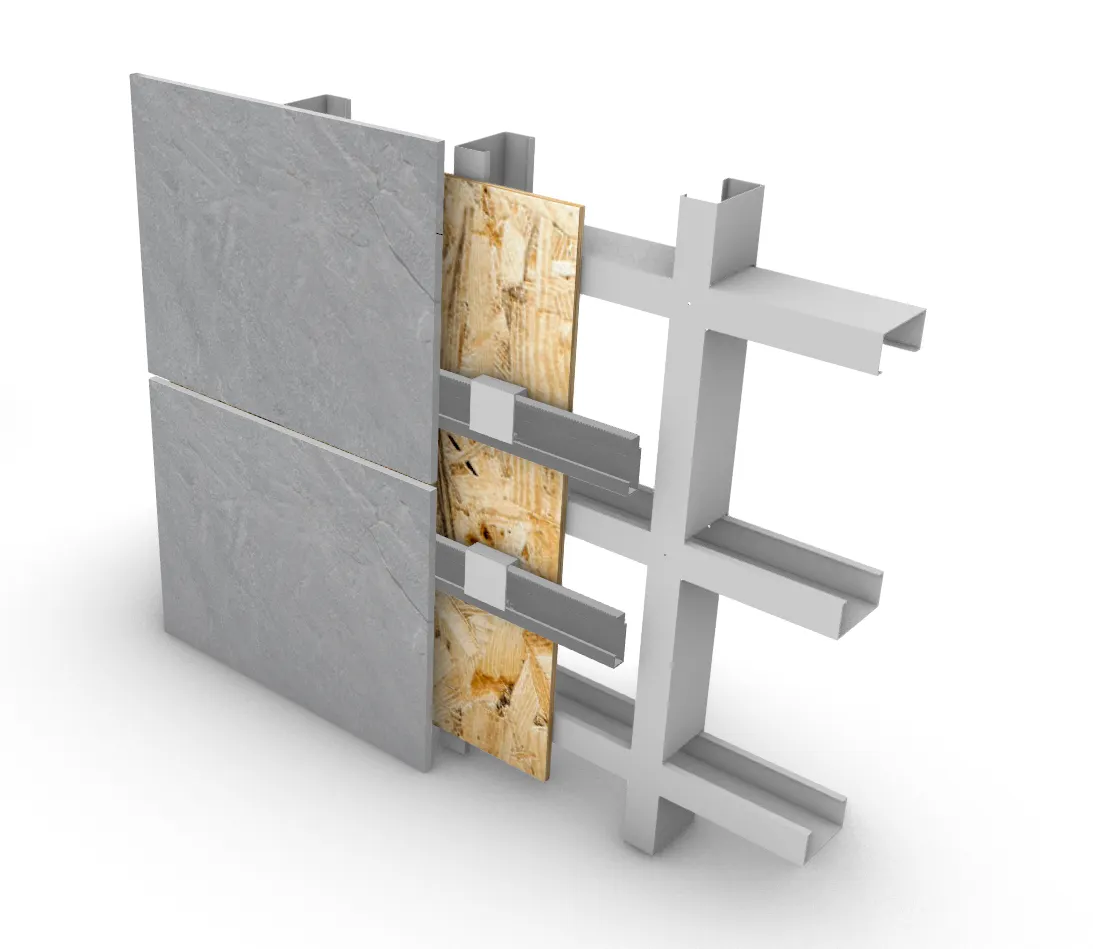

스터드 바깥쪽으로 OSB와 같은 적층형 플라이우드 패널을 취부하며, 안쪽으로는 그라스울, 미네랄 울 또는 경질 우레탄 단열재를 충진하고, OSB의 바깥쪽에는 Water Air barriers (자착식 방수시트) Layer를 추가하거나 rain screen layer(0.5T 알루미늄 또는 GI 시트)를 취부한다. 외장 마감재를 고정하기 위한 레일을 스터드 레이아웃에 맞추어 고정하고, 마감재를 고정한다.
본 공법만의 특수 상세 부분
2~3.5m 폭을 가지는 외벽 유니트를 건축물에 본 구조체에 고정하기 위한 지점support connection 상세에 특수한 점이 있다. 상대적으로 얇은 부재인 스터드가 충분한 지점 강성을 확보하기 위해서 접합 부위에 스터드를 관통하는 스틸 리벳(또는 팝너트와 슬리브)를 시공하고, 본 구조와 접합되는 거세트 플레이트가 고정된 베이스 플레이트를 리벳 내부에 탭을 내어 볼트 접합한다.
